Isolateurs suspendus

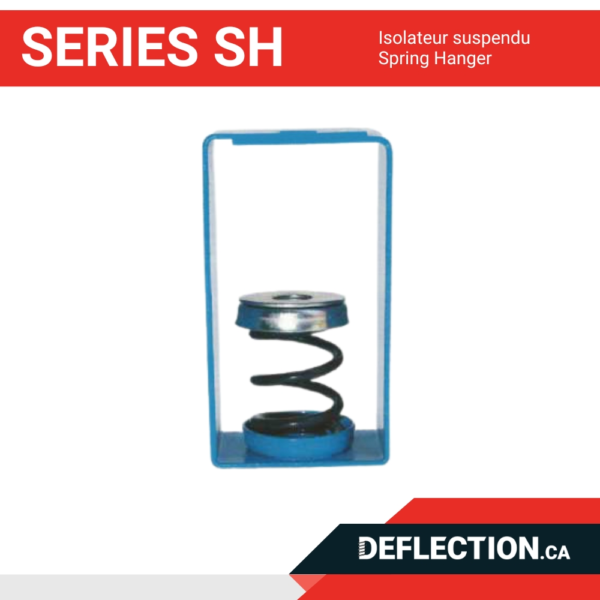

Serie SH — Isolateur suspendu

Name: Serie SH — Isolateur suspendu
Brand: Deflection

Isolateur suspendu à ressort (spring hanger) pour équipements mécaniques nécessitant une isolation vibratoire accrue.

Les isolateurs suspendus de la série SH de marque Deflection sont conçus pour réduire efficacement les vibrations des équipements HVAC suspendus. Fabriqués en acier robuste avec des ressorts en acier de haute qualité, ils sont revêtus par poudrage et codés par couleur pour une identification facile. Ils assurent une répartition uniforme de la charge et offrent une isolation durable et fiable.

Demandez une soumission 📄 Fiche technique

Données techniques

20–175 lbCharge nominale (9–80 kg)

0,75–1,00 poDéflexion statique (19–25 mm)

⅜ po max.Diamètre de la tige de suspension

Description

Boîtier en acier robuste.
Ressorts en acier à ressort de haute qualité.
Ressorts revêtus par poudrage et à code de couleur pour une identification facile.
Rondelles de caoutchouc spéciales pour une répartition uniforme de la charge.
Tiges de suspension jusqu’à ⅜ po de diamètre (tiges et écrous non fournis).

Application

Utilisés pour une vaste gamme d’équipements de CVC suspendus : ventilo-convecteurs, unités de traitement d’air, ventilateurs, pompes, refroidisseurs, etc.

Tableau de sélection

Modèle	Charge nominale (lb)	Charge nominale (kg)	Déflexion (po)	Couleur du ressort
SH 20	20	9	0,75	rose
SH 45	45	20	0,75	noir
SH 70	70	32	0,75	rouge
SH 110	110	50	0,75	bleu
SH 175	175	80	1,00	brun

Dimensions en pouces. M.S. = acier doux (mild steel). Tiges et écrous non fournis.

Questions fréquentes

À quoi sert l'isolateur suspendu série SH ?

La série SH est un isolateur à ressort (spring hanger) qui se monte entre la structure et la tige de suspension d'un équipement mécanique, d'un conduit ou d'une tuyauterie pour bloquer la transmission des vibrations.

Quelle est la différence entre la série SH et les séries SHL1/SHL2 ?

Les séries SHL1 et SHL2 ajoutent un limiteur de débattement intégré, utile lorsque la charge varie (vidange d'un système, entretien) ou que le débattement doit être contrôlé. La série SH est la configuration standard.

Comment dimensionner un isolateur à ressort suspendu ?

Chaque point de suspension doit être dimensionné selon la charge qu'il reçoit et la déflexion requise. La fiche technique PDF donne les capacités par modèle ; notre équipe peut valider votre sélection à partir de vos plans.

L'installation est-elle offerte ?

Oui, l'installation par des techniciens certifiés RBQ est offerte en option dans le cadre d'un projet clé en main.
